Bird 43

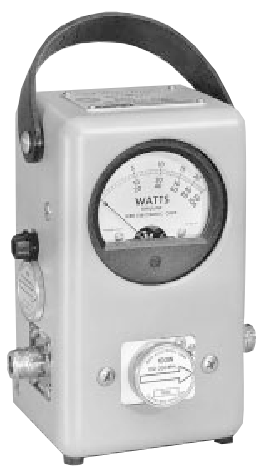

Das Model 43 THRULINE® Directional Wattmeter misst die vorwärts- oder gespiegelte Leistung in koaxialen Übertragungsleitungen unter beliebigen Last- bedingungen genau. Jedes Model 43 besteht aus einem Leitungsabschnitt, ”QC“-(Quick Change-) Anschlüssen und einem Anzeigeinstrument, die in einem robusten, korrosionsbeständigen Aluminiumgehäuse untergebracht sind. Der Leitungsabschnitt ist eine hochpräzise 50-Ohm-Koaxial-Luftleitung, die zwischen Sender und Antenne oder Last eingefügt wird. In jedem Leitungs- abschnitt ist eine Buchse für ein steckbares Element mit der gewünschten Leistungs- und Frequenzbereichsangabe vorgesehen. Die Enden des Leitungs- abschnitts sind mit ”QC“-Anschlüssen ausgestattet. Das Model 43 wird mit zwei weiblichen ”N“-Typ-”QC“-Anschlüssen geliefert. Diese Anschlüsse können vor Ort ausgetauscht werden, ohne die Kalibrierung des Instruments zu beeinflussen. Das Anzeigeinstrument des Geräts ist ein stoßmontiertes 30-Mikroampere-Mess- werk mit Skalen für 25, 50 und 100; es ermöglicht eine direkte Volllast-Power- Messung von 100 Milliwatt bis 10.000 Watt. Steckbare Elemente bestimmen die Leistungs- und Frequenzbereiche; diese Werte sind auf jedem Element angegeben. Die Elemente lassen sich drehen, um sowohl Vorwärts- als auch Reflektionsleistung abzulesen. Kalibrierungsdiagramme oder Geräteeinstellungen sind nicht erforderlich. Elemente können jederzeit gekauft und vor Ort ersetzt werden. Für zusätzlichen Komfort sind die Anschlüsse und Elemente des Model 43 mit vielen anderen Bird-Wattmetern austauschbar. Eine Ferninstallation lässt sich leicht erreichen, indem der RF-Leitungsabschnitt des Model 43 entfernt und an einer beliebigen Stelle in die Leitung eingesetzt wird. Für beste Sicht kann das Messgerät selbst mithilfe des im Gerätegehäuse mitgelieferten 32-Zoll-Messkabels verlegt werden. Zusätzliche Längen des Messkabels können separat bestellt werden. Wattmeter
