Sonstige FS2231

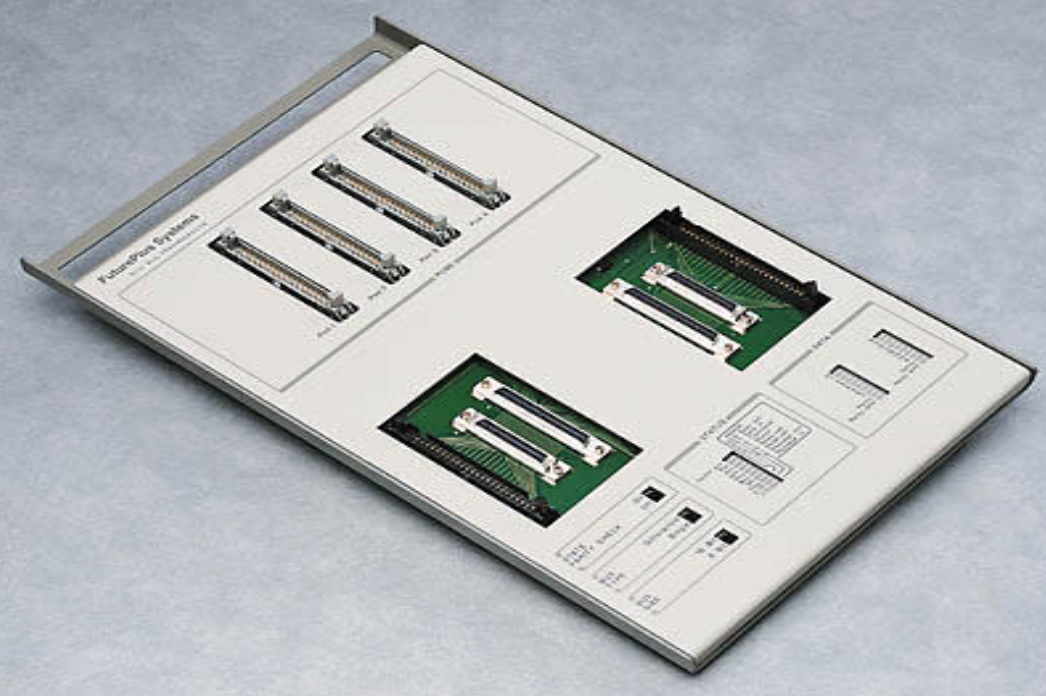

Die Analyseprobes FS2230 und FS2231 bieten eine elektrische und mechanische Schnittstelle vom SCSI-Bus zu Hewlett-Packard Logic Analyzern für die passive Busanalyse. Die Analyseprobes unterstützen drei Modi der Busanalyse: 1) State Analysis Mode Die mit FS2230 und FS2231 gelieferte Software enthält vollständige Konfigurationsdateien und sieben FuturePlus SCSI Transaction Inverse Assemblers für Ihren HP Logic Analyzer. Im State Analysis Mode wird der Master Clock des Analysators vom SCSI-Protokoll abgeleitet. Die parallelen SCSI-Daten werden dann mit der Analyseprobe in den Logic Analyzer eingetaktet. Dies ermöglicht einfaches Triggern, Store Qualification und Performance-Monitoring des SCSI-Busses. FS2230 und FS2231 zeigen Select/Reselect, Arbitration, Commands, Messages, Status, Reset und Bus Free an. 2) Timing Analysis Mode Die Analyseprobes FS2230 und FS2231 verfügen über zwei Pods, die der Timing Analysis des SCSI-Busses gewidmet sind. Im Timing Analysis Mode wird der Master Clock des Analysators vom Logic Analyzer bereitgestellt und ermöglicht dem Benutzer genaue und präzise Timing-Messungen. 3) Performance Analysis Mode Die Analyseprobes FS2230 und FS2231 und die B4600A System Performance Analysis (SPA)-Software von HP machen aus Ihrem HP Logic Analyzer einen leistungsstarken SCSI-System-Performance-Monitor. Sie können statistische Darstellungen der von FS2230 oder FS2231 erfassten Daten erzeugen, die Ihnen dabei helfen, (1) die am häufigsten verwendeten Bus-Transaktionen zu finden, (2) Ineffizienzen in einem Peripheriegerät zu erkennen oder (3) Prozesse zu identifizieren, die zu viel CPU-Zeit verbrauchen. FuturePlus Systems Corp. Small Computer System Interface Analysis Probe Zur Verwendung mit HP Logic Analyzern
